Täpne lasertolmuimemissüsteem
Täpne lasertolmuimemissüsteem peenmetallide või kergesti oksüdeeruvate materjalide puhastamiseks.

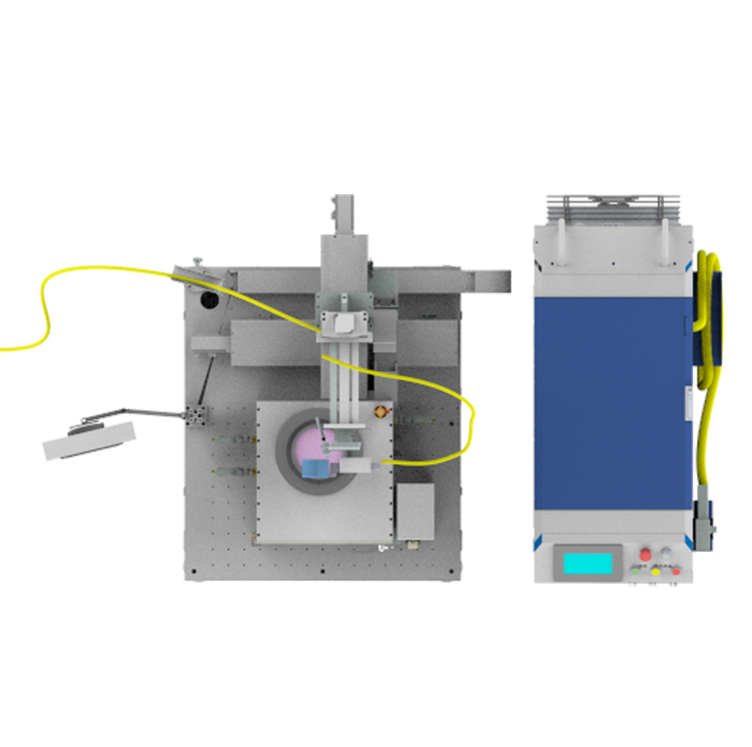

See toode kasutab QY-Precision Vacuum Cleaning seeria täppis-lasertolmuimemissüsteemi, mis ühendab QYHC18M-50 viieteljelise CNC operatsioonisüsteemi/CMTOS liikumisjuhtimissüsteemi ja QYCL-FC3000 pulseeriva pideva laserpuhastussüsteemiga. Seda seadet kasutatakse peamiselt metalli, Kummi pindade jäägid ja maagid puhastatakse või sulatatakse automaatselt. See laserseade kasutab kahekordset laserpuhastust ja kasutab laserite puhastuslaiuse integreerimiseks tarkvaraga juhitavaid valgusväravaid. Lasergeneraatori pea ots on varustatud turvaluku ja puhumismehhanismiga ning laseri jahutamiseks kasutatakse professionaalset laserjahutit; laser on integreeritud Tulemuseks on see, et seda on lihtne vahetada ja hooldada ning võimsuse reguleerimisvahemik on 10%-100%; vaakumkarp kasutab kaheastmelist väikese struktuuri ja kauni välimusega pöörleva labaga vaakumpumpa ning on spetsiaalselt ette nähtud laser- ja metallitöötlemispinkide konfiguratsioonideks. Eeliseks on see, et automatiseeritud puhastus vähendab kasutuskulusid ja tööjõukulusid. Sellel on tooriku aluspinda kahjustamata jätmine, kõrge puhastustõhusus ja madal töömahukus.
Suletud tolmuimeja eelised
1. Kasutades ülitäpset kolmeteljelist laserpuhastusplatvormi, suudab see rahuldada erinevate spetsifikatsioonide ja kujuga detailide laserpuhastuse vajadusi;
2. Varustatud pöörleva platvormiga, mis võib töödeldava detaili puhastamise hõlbustamiseks pöörata mis tahes nurga all 360 kraadi;
3. Puhastuspea ots on varustatud turvaluku ja õhupuhumismehhanismiga;
4. Lasertemperatuuri mõõtmise seadme nurka saab reguleerida
5. Varustatud täppis pöörleva platvormi, lasertemperatuuri mõõtmise juhtimissüsteemi ja digitaalse ekraaniga õhurõhu instrumendiga.
6. Stepperi täppispöörlemisplatvormil on suurem täpsus ja väiksem mõju kvaliteedile, tagades seeläbi puhastatavate toodete kvaliteedi.
7. Suletud inertgaasi puhastamine võib veelgi vähendada töödeldava detaili oksüdeerumist, vähendada kontakti tooraine ja hapniku vahel ning puhastusefekt on ilmsem.
8. Sisseehitatud tõukemehhanism materjalide automaatseks lükkamiseks veepaaki pärast puhastamist.
9. Veepaagi ja tolmuimejapaagi vahel on pneumaatiline luuk. Kui materjal kukub, avaneb tühjendusluuk ette ja seda saab pärast materjali läbimist automaatselt sulgeda.
TehnilineStäpsustamine
|
Üldine korraldus |
Kogu süsteem koosneb täpsest viieteljelisest platvormist, laserpuhastusmasinast ja tolmuimejakastist; |
|
Suruõhk |
Rõhk suurem või võrdne 0,6 MPa, õhuallika nõuded: kuiv, õlivaba, puhas; |
|
Koht Keskkond |
Pole tolmu, plahvatusohtlikke ega söövitavaid gaase, ei elektromagnetlaineid ega kõrgsagedussignaali häireid; |
|
Vaakum |
Varu vaakumliides ja ventilatsiooni liides, rõhk on madalam kui -0.1Mpa; |
|
Temperatuuri reguleerimise süsteem |
Laseri jahutamiseks kasutatakse spetsiaalset laserjahutit ning SDQY Laseri jaoks on välja töötatud isearendatud laserjuhtimissüsteem; |
|
Kuvamisrežiim |
Temperatuur kuvatakse armatuurlaual; mikro-CNC-süsteemi kuvapaneel |
|
Lasermasin |
Objektiivi parameetrid: mudel QYCL-FC3000, Nimi: intelligentne topeltpendliga käeshoitav puhastuspea |
|
Temperatuuri mõõtmise element |
Laser temperatuuri mõõtmise seade; mõõtmistemperatuuri vahemik -5 kuni 2400 kraadi |
|
Töötemperatuur |
0~45 kraadi, ruumi temperatuur ei tohiks olla liiga kõrge ega liiga madal, et vältida elektriliste komponentide täpsuse mõjutamist; |
|
Töödeldava detaili suurus |
Paksus: 2-88mm, pikkus umbes 150 mm, maksimaalne laius 150 mm; tooriku paigutusplatvormi läbimõõt 190mm |
|
Laseri võimsus |
3000W, reguleerimisvahemik 10% ~ 100%; |
|
Niiskus |
Suhteline õhuniiskus on tavaliselt alla 70%; |
|
Mõõtmed ja kaal |
Seadme ahju korpus on umbes 1780 mm kõrge, 1740 mm lai ja seadme netokaal on umbes 500 kg; |
|
Masina toiteallikas |
AC380V, 50Hz; nimivõimsus on umbes 12,6 kW (olenevalt lõplikust projektist) |
|
Rakendusstandardid |
Fiiberlaseri standardne JBT12632-2016 Mehaanilise ohutuse hädaseiskamise põhimõte GB16754-2008/ISO13850:2006 |
|
Standardne konfiguratsioon |
Millised osad on spetsiaalselt varustatud: Laserpuhastuspea kaitselääts: 1 tk Laserpuhastuspeaga teravustamisobjektiiv: 1 tk Kaitseklaas: 160 diameetriga 2 tk |

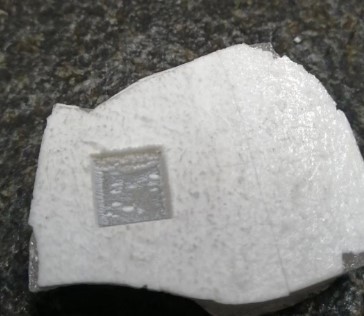

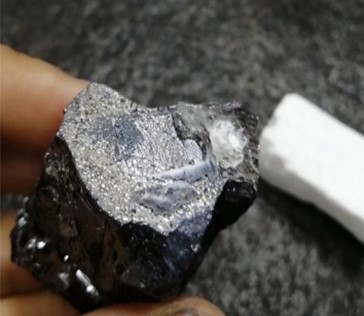

Näidis
tunnistus
Meie ettevõtte meeskond toetab Ph.D. ja Laser Research Institute, millel on laialdased teadmised ja rikkalikud kogemused ning meie tehniline tase on alati juhtival positsioonil.
